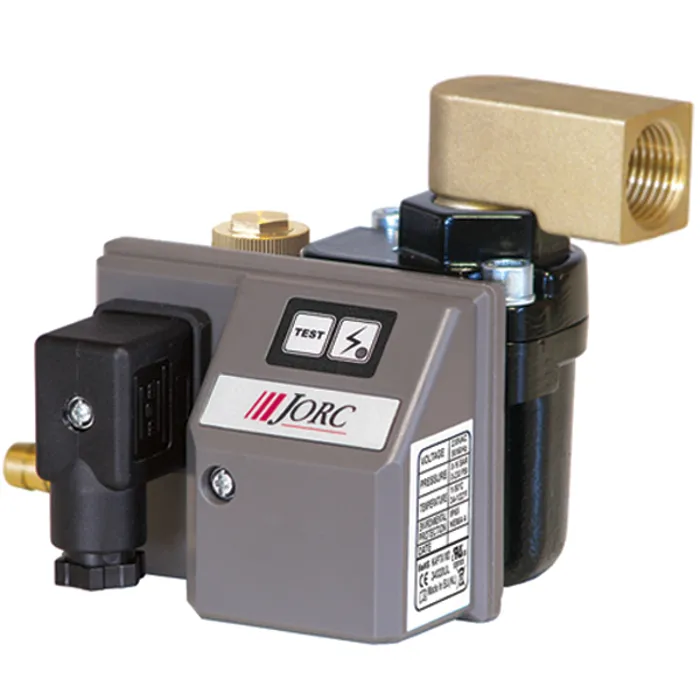

Der KAPTIV-MD ist ein niveaugesteuerter Kondensatableiter ohne Druckluftverluste für kleinere Druckluftanlagen.
Der KAPTIV-MD enthält das zuverlässige direktgesteuerte JORC Ventil mit FPM Dichtung und deckt Druckbereiche ab von 0 bis 16 bar (bis 230 PSI).
Das solide und robuste aluminium Gehäusedesign der KAPTIV-CS Baureihe ist auch in diesem Modell integriert.
Mit einer Einlaßhöhe von nur 74mm ist der KAPTIV-MD eine sehr kompakte Lösung mit einzigartiger Installationsflexibilität und Zuverlässigkeit.
Der KAPTIV-MD wiegt weniger als 500 Gramm.
Die maximale Kompressorleistung dieses Ableiters ist 10 m³/min (350 CFM). Typische Anwendung ist in Kältetrockner und Filter, aufgrund seiner kompakten Größe. Der KAPTIV-MD kann sowohl in ölgeschmierten als auch in ölfreien Anwendungen eingesetzt werden.
- Sehr Kompakt und sehr leicht.
- Garantierte luftverlustlose Lösung.
- Ein Model deckt alle Kapazitäten ab bis 10 m³/min. Kompressorleistung.
- Keine Regions- oder Klimazonen-Tabellen notwendig.
- Das direktgesteuerte Ventil bietet Ihnen Wartungsmöglichkeiten.
- Optionen zur Personalisierung sind verfügbar.
- Keine Luftverluste während dem Kondensatablass.
- Die Einlaßhöhe von nur 74mm bietet einfache Installation.
- Die äußere Position des Ventils gewährleistet eine einfache und schnelle Wartung.
- Direktgesteuertes JORC Ventil mit FPM Dichtung.
- Robust korrosionsbeständiges Aluminiumgehäuse.
- Integriertes Edelstahlsieb.
- Integrierter cleverer Ventil-Selbstreinigungsmodus.
Unglaublich kompakt!

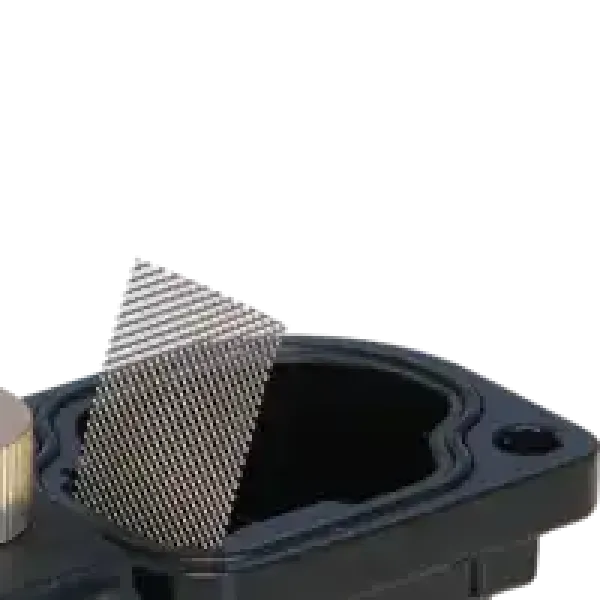

Integriertes Edelstahlsieb.
Ein speziell entwickelter Seiteneinlass-adapter ist verfügbar.
Ein speziell entwickelter Seiteneinlass-adapter ist verfügbar.
|
|
10 m³/min. (350 CFM)
|
|
- MAX. KAPAZITÄT A3/A4 VERSION
|
45 Liter Kondensat pro Stunde bei 16 bar
|
|
|
0 - 16 bar (0 - 230 psi)
|
|
- MIN./MAX. MEDIUMTEMPERATUR
|
1 - 60 °C (34 - 140 °F)
|
|
- MIN./MAX. UMGEBUNGSTEMPERATUR
|
1 - 60 °C (34 - 140 °F)
|
|
- VERSORGUNGSSPANNUNGSOPTIONEN
|
230VAC / 115VAC / 24VAC / 24VDC
|
|
|
IP65 (NEMA4)
|
|
- STECKERTYPE (STROM UND ALARM)
|
DIN 43650-B
|
|
|
1/2″ BSP oder NPT
|
|
|
74 mm
|
|
|
Ja, optional
|
|
|
1/4″ BSP, mit Schlauchstutzen Adapter aus Messing
|
|
|
2/2 Wege, direkt gesteuert
|
|
|
2 mm
|
|
|
FPM
|
|
|
Ja
|
|
- INTEGRIERTES EDELSTAHLSIEB
|
Ja
|
|
|
Korrosionsbeständiges Aluminium, EP-Beschichtung
|
|
|
Ja
|
|
|
Ja, LED-Indikation
|
